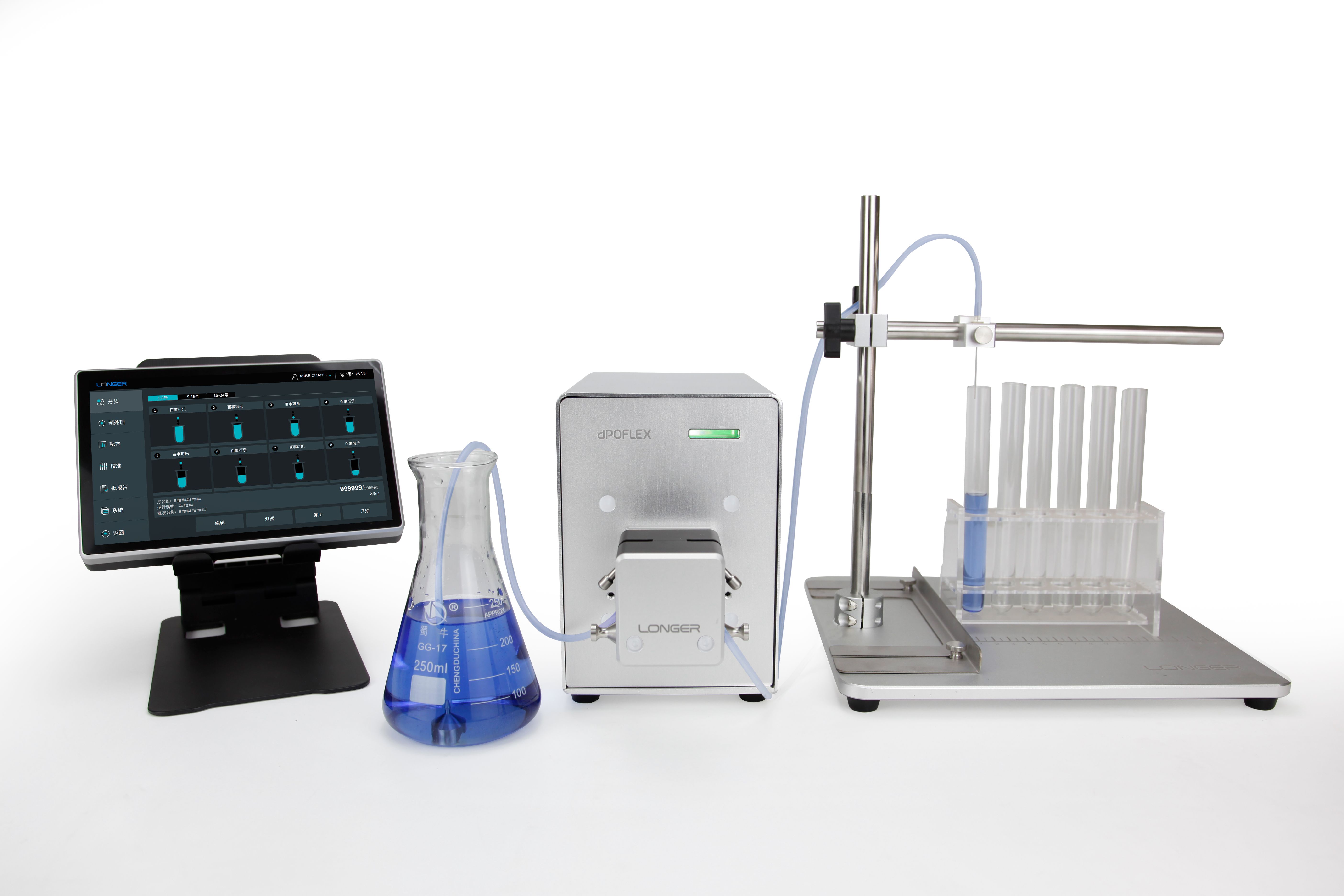

dPOFLEX-PFU Mikroliter Schlauchpumpen Dosiersystem - Abfüllsystem

  • PFH01 ≥30µl Dosier-Pumpenkopf
  • PFH02 ≥200µl Dosier-Pumpenkopf

  • ohne Steuereinheit
  • 7-Zoll-Touchscreen PFC

Kann unabhängig als kleines Tischabfüllsystem verwendet oder in halbautomatische Systeme oder vollautomatische Systeme integriert werden.

Präzise Abfüllung von Mikrovolumina ab 30 μL, Genauigkeit besser als ±1 %.

Der Master-Controller (7" Touchscreen-Controller - muss gesondetr bestellt werden) kann bis zu 32 Pumpensysteme steuern, die mit individuellen Parametern eingestellt werden können.

Drei Stufen des Benutzerzugriffs, Betriebsprotokoll, Chargenbericht mit elektronischer Signatur, für FDA 21CFR Part 11-Konformität.

ca. 2-3 Wochen
Artikelnr.
dPOFLEX-PFU
$ 5.819,00

Sie benötigen größere Mengen? Gerne erstellen wir Ihnen ein individuelles Angebot. Angebot jetzt anfragen

Mikroliter-Dosierung mit hoher Präzision und Effizienz zur Vermeidung kostspieliger Überfüllungen

  • Präzises Abfüllen von Mikrovolumina ab 30 µL
  • Füllgenauigkeit ±1 %
  • Hohe Durchflussrate mit bis zu 16 ml/s
  • Hohe Effizienz mit bis zu 120 Flaschen/Minute/Kanal

dPOFLEX PFU Filling volume chart

dPOFLEX Filling volume table

7-Zoll-Touchscreen mit hoher Auflösung

Leistungsstarke Funktionen, flexible Konfiguration und einfache Bedienung (muss separat bestellt werden):

  • Intuitive grafische Benutzeroberfläche für ein fantastisches interaktives Erlebnis
  • Bis zu 500 Abfüllprogramme können gespeichert und abgerufen werden
  • Drei Ebenen des Benutzerzugriffs (Administrator, Entwickler, Bediener), Betriebsprotokoll, Chargenbericht (kann auf einem USB-Stick gespeichert oder direkt gedruckt werden) und elektronische Signatur für GMP- und FDA 21CFR Part 11-Konformität

dPOFlex 7inch touchscreen

dPOFlex 7inch touchscreen usage

Steuerung mehrerer Pumpeneinheiten

Der Master-Controller (PFC) kann mehrere Pumpen-Einheiten steuern, die mit individuellen Parametern eingestellt werden können

  • Ein PFC-Controller kann bis zu 32 Kanäle steuern
  • In einem Mehrkanalsystem kann jeder Kanal mit den gleichen Parametern oder individuellen Parametern eingestellt werden

dPOFlex multible pump units

Kalibrierungsmodi – halbautomatisch

Eine Vielzahl von Kalibrierungsmodi zur Verbesserung der Kalibrierungseffizienz und Gewährleistung der Füllgenauigkeit:

  • Der PFC-Controller kann das Füllgewicht automatisch von einer kompatiblen Waage ablesen
  • Die Online-Kalibrierung kann während des Betriebs durchgeführt werden (Kalibrierbereich 95 %–105 %).

dPOFlex semi-automated calibration



Halbautomatische und vollautomatische Abfüllsysteme

Die Abfülleinheit PFU und das System PFS können in halbautomatische oder vollautomatische Anlagen integriert werden

  • Der PFU kann über die RS485-Schnittstelle mit Modbus-RTU-Protokoll ferngesteuert werden
  • Das PFS kann über die RS485-Schnittstelle mit Modbus-RTU-Protokoll oder Ethernet mit TCP/IP-Protokoll ferngesteuert werden
  • Schnittstellen für Starteingang, Stoppeingang, Antriebsdeaktivierungseingang und Störungsstatusausgang ermöglichen die automatische Systemintegration

dPOFlex semi-automated filling system

dPOFlex PFU Zubehör

Hochwertiges Zubehör unterstützt den Aufbau eines intelligenten Tischaus-Abfüllsystems

  • Silikonschlauch gemäß USP-Anforderung
  • Abfüllständer für verschiedene Fläschchen, Flaschen oder Mikroröhrchen
  • Hochpräzise Abfüllsonde
  • Fußschalter

Technical Spezifikationen

Pump heads PFH01(microliter pump head), PFH02 (milliliter pump head)
Tubing  Silicone tubing and tubing kits
Filling volume  1µL-99.99L
Filling accuracy  better than ±1%
Filling precision  CV<0.5%
Filling time  0.1seconds-999.9hours
Filling cycle  0-999999 (0 means unlimited)
Interval time  0.1s-999.9s
Back suction parameter  0-30
Working direction  Clockwise
Calibration  Manual input calibration, balance reading calibration or online ratio calibration, with volume or mass data
Display  7 inch touch screen, Chinese or English can be set
Work mode  Single channel filling, multi-channel filling with the same parameters or individual parameters

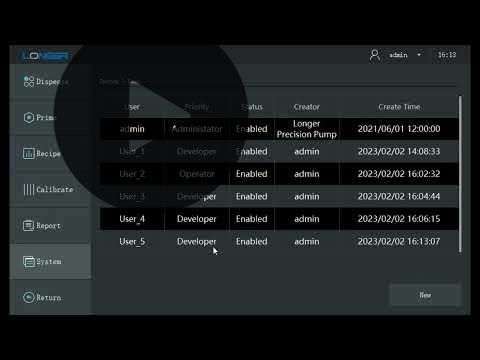

Access management and password protection  Three levels of user accesses (administrator, developer, operator), each user can have an exclusive password
Parameter recipe  Up to 500 recipes can be stored and recalled easily on the PFC controller
Batch report  Up to 800 batch reports can be stored on the PFC controller, which can be saved to USB flash drive or printed directly
Communication control  RS485 interface, Modbus RTU protocol
External control input  Start the pump, emergency stop, disable channel
Output  1 output for malfunction status
IP rating  IP31
Power supply  AC 100V-240V ,50/60Hz, 60W
Dimension(L*W*H)  119mm×203mm×176mm (without pump head)
Weight of system  3.5kg (without pump head)
Dimension of controller (L*W*H)  187mm×123mm×39mm
Weight of controler  0.6kg
Working condition  Temperature: 5 - 40°C ,RH: ≤85%, no condensation
Storage and transportation condition  Temperature:-40 - 70°C,RH: ≤85%, no condensation

Pumpenköpfe

Roller  Material Roller  Material Roller Number Speed (rpm) Tubing ID (mm) Max Flow Rate (mL/min) Recommended Filling Volume Max Filling Volume per Second Recommended Filling Nozzle ID
(Accuracy≤±1%) (mm)
Microliter Pump Head PFH01 Stainless Steel 12 ≤350 0,5 7 30μL 118μL 0,3 or 0,6
0,8 17 42μL 269μL 0,6
1,2 34 90μL 534μL 1
1,6 63 132μL 987μL 1 or 1,6
2,4 104 400μL 1.6mL 1,6
3,6 159 760μL 2.47mL 1,6 or 3,2
Milliliter Pump Head PFH02 Stainless Steel 8 ≤450 0,6 27 0.2mL 0.42mL 0,6
0,8 66 0.4mL 1.03mL 0,6
1,2 114 0.5mL 1.78mL 1
1,6 147 0.8mL 2.29mL 1 or 1,6
2,4 371 1.16mL 5.77mL 1,6
3,2 566 2.15mL 8.80mL 1,6 or 3,2
4,8 1178 3mL 18.28mL 3,2 or 4,5
